一、螺杆泵抽油机简介

螺杆泵是容积式转子泵，它依靠由螺杆和衬套形成密封腔的容积变化来吸入和排出液体。螺杆泵按螺杆数目分为单螺杆、双螺杆、三螺杆和五螺杆泵等。 油田采油直驱螺杆泵设备组成比较简单，由同步电机、螺杆泵及调速控制系统等组成，适合于高黏稠、高含气、高含砂、高含水以及低产油井的原油开采，能有效地克服气锁、砂卡等现象，且占地面积小，效率高，其增产节能优越性较好。

二、工艺原理及要求

运行速度低、大扭矩螺杆旋转时无冲击启动停机具有控制反转速度、平滑释放反转力矩运行效率高等。另外，对应用的要求：

   1 、操作简单、运行数据直观

 2 、启动力矩大、效率高；

3 、启动平稳 使用开环矢量控制，自动识别电机磁极位置，同样力矩下，使输出电流达到最小

4 、停机时，螺杆反转扭矩实现变频器软件自动释放及外部封星双重停机保护

三、尊龙凯时 EN650C专用变频器抽油机应用方案

EN65C 专门针对油田的直驱螺杆泵开发的产品，直驱螺杆泵由同步电机驱动，设备组成较简单，工作效率高且不占用大面积地方，节能效率高且还能克服气锁和卡砂等现象。对电机参数不敏感，不过分依赖参数的变化，抗环境温度变化能力强，高速停机响应快速、稳定，最大频率加、减速时间可达到0.1s。

直驱设备同步电机使用功率一般在 7.5~37KW ，由具有直驱专用驱动软件的 EN650C 抽油机专用变频器和制动组件、停机反转保护组件、温控系统、监控系统等组成。

四、应用优势

1 、操作简单、监控直观；

2、  支持永磁不同电机的磁场定向控制，启动力矩大、效率高；

3、  启动平稳，具有电机初始磁极位置检测功能；

4、  具有停机防反转功能，能自动检测当前螺杆上反向扭力，并控制螺杆低速反向释放；

五：参数设置

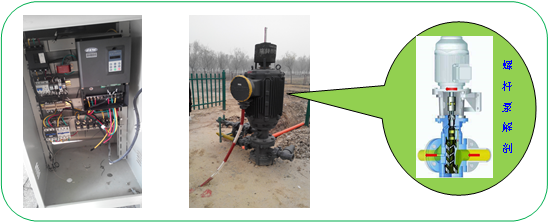

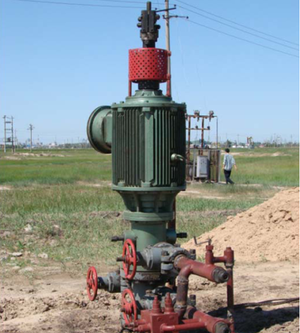

六、 EN650C 抽油机专用机现场应用图片

     ​

​
